产品祥情
防锈型高级镜面塑模钢TY136R
主要化学成分（典型分析结果）
C P S Cr Ni V 其它元素
0.38 ≤0.015 ≤0.002 14 0.43 0.30 添加
相近对应国际牌号
誉特RIGHT 瑞典一胜百 奥地利百䘵 日本大同
TY136R S136 M310 D-STAR
生产工艺
•经过：EF（电炉溶炼）+LF（炉外精炼）+VD（真空精炼）+ESR（惰气保护电渣重熔）
冶炼保证了YT136R具有气体含量低、纯净度高的品质。
•采取多向大锻比锻造（或大锻比开坯+机轧）加工使YT136R具有各向性能差异小，致密度高。
•经高温扩散（均质化处理）及超细化+球化退火组织偏小、球化均匀细密。
钢材特性
•TY136R属于马氏体不锈钢具有良好的耐蚀性。
•具有极佳的淬透性、尺寸稳定性。
•在30-36HRC的预硬状态下具有良好的切削加工性。
•加硬至50~54HRC的状态下具有较高的强度、耐磨性和极佳的镜面抛光性。
热处理
软性退火 | 淬硬 | 回火 |
730-780℃ | 1000-1050℃ | 250-650℃ |
用途：

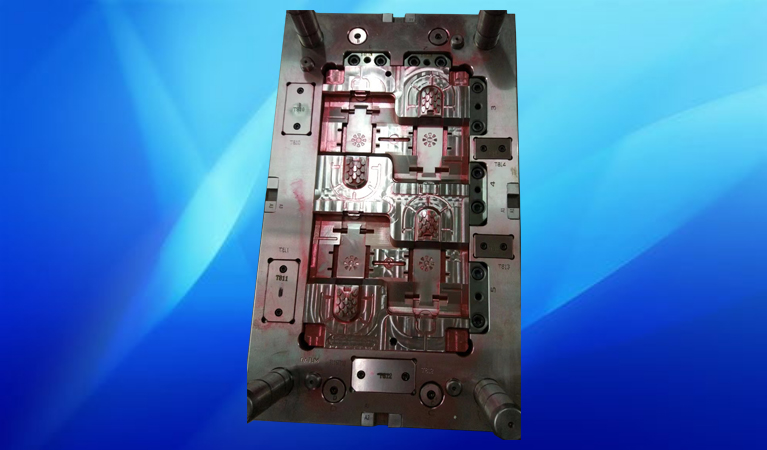

•高镜面的塑胶模具、透明件、光学制品模具
•适用于制造抗PVC等腐蚀性塑胶原料的模具
•耐摩性较高的热固型塑胶模具。
物理特性
热膨胀系数 | 20-100% | 20-200% | 20-300% | 20-400% |
10.8 | 11.1 | 11.3 | 11.5 | |
导热率 | 20℃ | 100℃ | 300℃ | 400℃ |
23 | 23.4 | 24.7 | 25.1 |
检验标准：
•超声波探伤：
按符合SEP21:E/e级或按照GB/T4162:AA级探伤合格。
最大缺陷当量≤Φ1mm或按客户要求。
•纯净度：
按ASTME45方法或按GB/10561-2005检测:
A（硫化物）
| B（铝酸盐）
| C（硅酸盐）
| D（氧化特）
| ||||
T细系
| H细系
| T细系
| H细系
| T细系
| H细系
| T细系
| H细系
|
≤0.5
| ≤0.5
| ≤0.5
| ≤0.5
| ≤0.5
| ≤0.5
| ≤1
| ≤0.5 |
供货状态：
超细化球化退火，硬度≤230HB。
预硬状态：硬度3Q-36HRC。

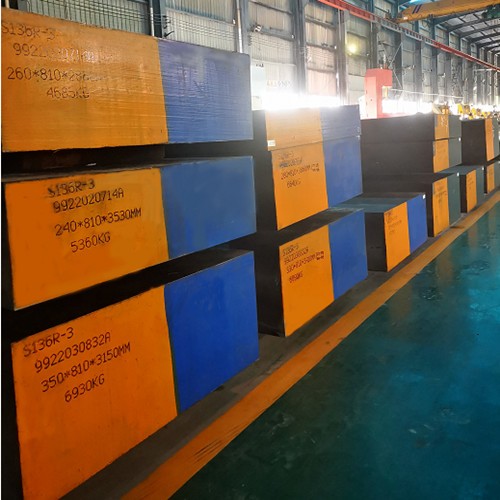

供应尺寸

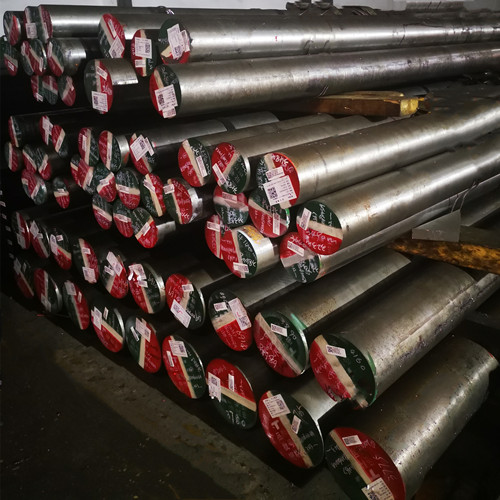

圆钢直径至Φ2-Φ700mm
扁钢厚度6-600mm 按客户要求定制。
